Évaluation en conditions réelles du système DRH4 de Voltra pour la supervision active des transformateurs haute tension

Énergie éolienne

Période de réalisation

Juillet 2024 – Juin 2027

Le projet

Le DRH4 de Voltra est un système comprenant un séparateur d’huile pour les transformateurs de haute tension et système de détection des fuites.

Dans le cadre de ses activités de recherche appliquée en gestion des actifs énergétiques, Nergica mène actuellement une campagne d’essais sur le système DRH4 développé par Voltra. Cette technologie, déjà reconnue comme une référence dans le secteur de la haute tension, propose une approche active et intelligente pour la protection environnementale des transformateurs de puissance.

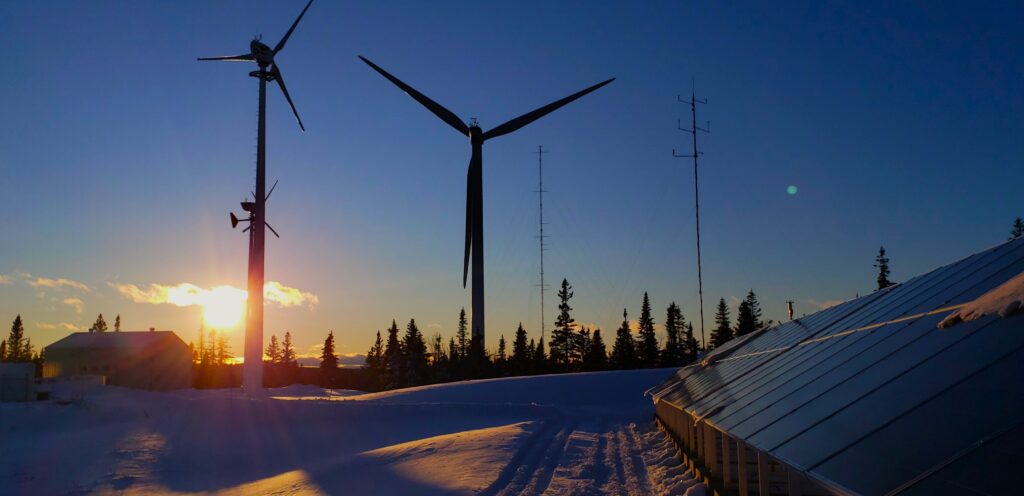

Installé sur le site de recherche de Nergica, le DRH4 est évalué en conditions réelles afin de valider sa performance, sa fiabilité et son potentiel d’intégration dans les postes électriques soumis à des environnements rigoureux. L’objectif est de documenter son efficacité opérationnelle et environnementale, et de soutenir les gestionnaires de réseaux dans l’adoption de solutions innovantes pour la gestion des risques liés aux fuites d’huile.

Les défis

Adaptabilité du système au socle du transformateur actuel (porosité, nivellement, niveau du sol)
Contrôle des fuites dans le bassin de rétention primaire
Gestion de l’écoulement dans le système (enjeu de niveau)
Récupération des liquides en conditions hivernales (glace à fondre)
Alimentation électrique du système (système avec protection de courant différentiel à la terre DDFT)

Les solutions

Séparation eau/huile instantanée

Au cœur du DRH4 se trouve un séparateur haute performance capable de traiter jusqu’à 140 L/min. En cas de fuite ou d’incident, il sépare immédiatement les hydrocarbures de l’eau de pluie, permettant le rejet d’une eau propre dans l’environnement et la capture de 100 % de l’huile pour recyclage.

Surveillance intelligente et détection précoce

Grâce à ses capteurs intégrés et à sa connectivité 24/7, le DRH4 agit comme un outil de diagnostic prédictif. Il détecte les microfuites avant qu’elles ne deviennent critiques, permettant une intervention ciblée et réduisant les risques d’arrêt de production ou de contamination.

Le système utilise une communication Modbus standard pour envoyer l’information au système d’archivage des données de Nergica. Un écran de supervision a ensuite été créé ainsi que des alertes par courriel/SMS en cas de détection d’huile.

Robustesse en conditions extrêmes

Conçu pour les environnements nordiques, le système maintient une efficacité opérationnelle de –40 °C à +50 °C. Sa structure en aluminium canadien assure une durabilité élevée, même dans les postes les plus exposés.

Conformité environnementale simplifiée

Le DRH4 permet aux opérateurs de répondre aux normes environnementales strictes sans recourir à des infrastructures lourdes comme les bassins en béton. Il constitue une solution « zéro risque » de contamination des sols, tout en réduisant les coûts de génie civil.
